国产免费内射又粗又爽密桃视频,西西人体扒开大胆大尺度展露,全黄裸片一29分钟免费真人版,白嫩日本少妇做爰

碳元素和硫元素是很多廠家都需要分析檢測的元素，它的含量與鋼鐵的特性息息相關(guān)，檢測鋼鐵中的碳，硫元素有很多方法，下面介紹其中的兩種，大概有三篇文章來進行盤點所有碳硫檢測的方法。

測定鋼鐵中的碳量和硫量，首先是將試樣在高溫爐中（如電阻爐，高頻爐，電弧爐）燃燒，生成并產(chǎn)生二氧化硫和二氧化碳氣體，測定氣體的含量，換算出鋼鐵中碳和硫的含量。下面為大家介紹幾種不同換算方法和原理的碳硫測定分析儀器。有些目前已經(jīng)被淘汰，目前較多使用高頻紅外碳硫分析儀。

常用的高頻紅外碳硫儀

重量法測碳硫

在上述的原理中，試樣，待測物經(jīng)過燃燒，碳氧化成二氧化碳，混合氣體進行除硫，用堿石棉吸收二氧化碳，由增量求出碳含量。

       硫被堿石棉吸收后，同樣可以測定，用酸分解氧化，轉(zhuǎn)變?yōu)榱蛩猁}，然后再鹽酸介質(zhì)中加入氯化鋇，生成硫酸鋇，經(jīng)過，沉淀，過濾洗滌，稱量，最后計算得出硫的含量。

       從上述的操作可以看到，兩種元素要分別進行測量，步驟非常的多，這造成分析速度也很慢，優(yōu)點是具有較高的準(zhǔn)確度。

氣體容量法

       等壓氣體容量法測定碳（可測定絕對值）已在國內(nèi)外作為標(biāo)準(zhǔn)方法推薦。試樣置于管式爐中，加熱通氧燃燒，將碳氧化成二氧化碳，除去二氧化硫后將混合氣體收集于量氣管中，并測量其體積。然后用氫氧化鉀溶液吸收二氧化碳，再測量剩余氣體的體積。吸收前后氣體體積之差即為二氧化碳的體積，由此計算碳的含量，此法測量范圍0.05%~4.0%。

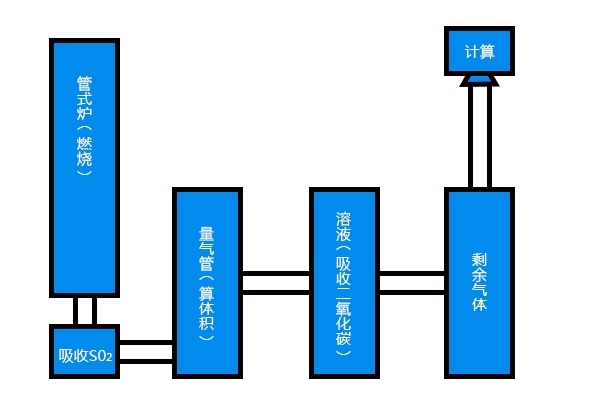

碳硫分析儀步驟

       此法測量準(zhǔn)確，但速度慢，手工操作，煩瑣費時。為了改善上述問題，我國分析工作者提出了“差壓”氣體法定碳，研究了壓差定碳的理論，建立了壓差定碳的方程，研制了差壓定碳的儀器，制定了壓差定碳的工藝，能在60s內(nèi)完成碳量分析，準(zhǔn)確度高，全面提升氣體容量法碳的測定。

       以上是關(guān)于碳元素和硫元素的兩種檢測方法，除此之外，還有很多方法，包括色譜法和光譜法來進行碳硫的檢測，下面兩篇文章會提到。
